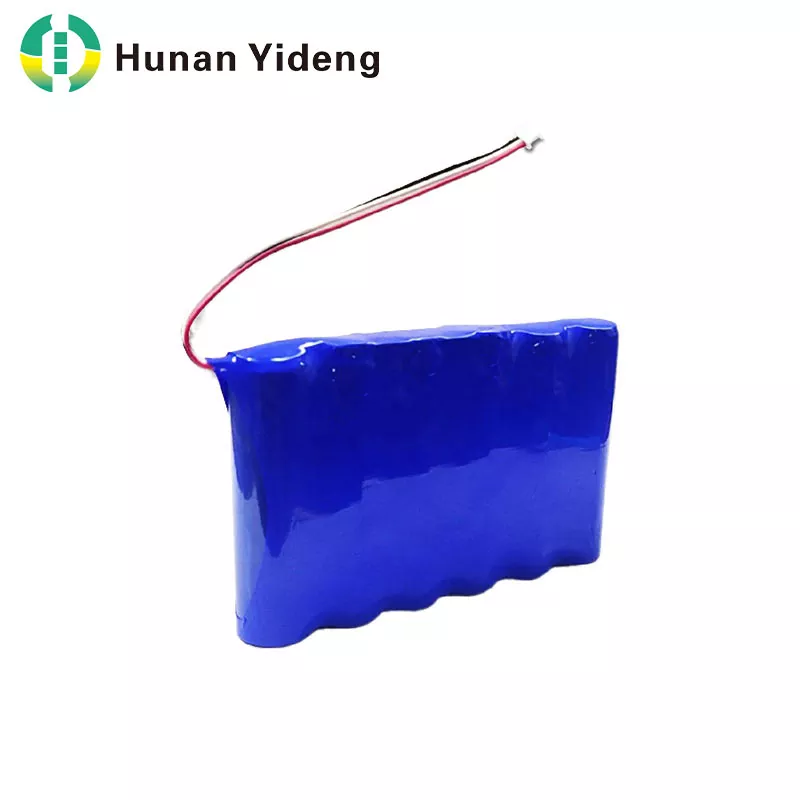

Иденгқамтамасыз етеді11,1 В 4000 мАч 18650 3S2P ұзақ қызмет ететін қайта зарядталатын литий-ионды батарея жинағытұрақты кернеуді, практикалық сыйымдылықты және қайта зарядталатын өнімділікті қажет ететін портативті электроникаға, өнеркәсіптік жабдыққа, бақылау жүйелеріне және теңшелген қуат қолданбаларына арналған.
11,1 В 4000 мАч литий-ионды аккумулятор жинағы 18650 ұяшықтан тұратын сериялық қосылған үш топты біріктіреді, екі ұяшық әр топ ішінде параллель қосылған. Бұл 3S2P конфигурациясы 11,1 В номиналды кернеуді, 4000 мАч номиналды сыйымдылықты және шамамен 44,4 Вт/сағ номиналды энергияны қамтамасыз етеді. Оның қайта зарядталатын дизайны оны портативті жабдық, резервтік қуат жүйелері, өнеркәсіптік бақылау құрылғылары және басқа да электрондық өнімдер үшін практикалық нұсқаға айналдырады. Оның электрлік сипаттамаларын, қорғаныс талаптарын, зарядтау шарттарын және қолданбаның үйлесімділігін түсіну жабдық өндірушілеріне тиісті батарея шешімін таңдауға көмектеседі. Ydeng сонымен қатар әртүрлі интеграциялық талаптарды қанағаттандыру үшін теңшелген батарея жинағын әзірлеуді қолдайды.
11,1 В 4000 мАч қайта зарядталатын литий-ионды батареялар жинағы бір литий-ионды ұяшық қамтамасыз ете алатындан жоғары жұмыс кернеуін қажет ететін электрондық жабдыққа арналған қуат көзі болып табылады. Ол қажетті кернеу мен сыйымдылыққа қол жеткізу үшін белгілі бір электр конфигурациясында орналасқан цилиндрлік 18650 форматты ұяшықтарды пайдаланады.
Өнім атауындағы сандар оның негізгі сипаттамаларын сипаттайды:
Бұл конфигурацияда барлығы алты ұяшық бар. Тізбектелген қосылымдар кернеуді арттырады, ал параллель қосылымдар қол жетімді сыйымдылықты арттырады. Дұрыс құрастырылған кезде алынған батарея жинағы кернеудің, жұмыс уақытының және орауыш икемділігінің пайдалы тепе-теңдігін ұсына алады.
Жабдық жасаушылар үшін маңызды мәселе жай ғана аккумулятордың номиналды кернеуі емес. Үйлесімділік сонымен қатар ағымдағы сұранысқа, зарядтау талаптарына, қол жетімді орнату кеңістігіне, жұмыс температурасына және қорғаныс схемасына байланысты.
Коммерциялық өнім немесе өнеркәсіптік жүйе үшін аккумуляторды таңдамас бұрын, сатып алушылар оның номиналды электрлік сипаттамаларын қарап шығып, толық пакеттің қолданба талаптарына сәйкес келетінін растауы керек.
| Параметр | Техникалық сипаттама | Практикалық маңыздылығы |
|---|---|---|
| Батарея үлгісі | 18650-3S2P | Ұяшық пішімін және орналасуын анықтайды |
| Батареялар химиясы | Литий-ион | Қайта зарядталатын қуат қолданбаларын қолдайды |
| Номиналды кернеу | 11,1 В | Электрлік үйлесімділікті анықтауға көмектеседі |
| Номиналды сыйымдылық | 4000 мАч / 4Ач | Номиналды заряд сыйымдылығын көрсетеді |
| Номиналды энергия | 44,4 Вт сағ | Орындалу уақытын бағалау үшін негіз береді |
| Ұяшық конфигурациясы | 3S2P | Үш топта топтастырылған алты ұяшық |
| Максималды зарядтау тогы | 1С, өнім сипаттамасына сәйкес | Рұқсат етілген жоғарғы зарядтау жылдамдығын анықтайды |
| Зарядтау температурасы | 0°C - 50°C | Көрсетілген зарядтау ортасын анықтайды |
| Зарядтау температурасы | -20°C - 60°C | Көрсетілген разряд ортасын анықтайды |
| Өмір циклі | Өндіруші көрсеткен сынақ шарттарын қараңыз | Қызмет мерзімін және ауыстыруды жоспарлауды қолдайды |
Маңызды:Жоғарыдағы мәндер Ydeng жариялаған өнім ақпаратына негізделген. Зарядтау шектері, зарядсыздану шектері және температура жағдайлары батареяның нақты конфигурациясына арналған соңғы деректер парағына сәйкес расталуы керек. Ең жоғары ток рейтингі ешқашан растаусыз ұсынылған үздіксіз жұмыс тогы ретінде қарастырылмауы керек.
Номиналды энергияны номиналды кернеуді номиналды қуатқа көбейту арқылы бағалауға болады:
11,1 В × 4Ач = 44,4 Вт сағ
Бұл мән инженерлерге қолданба үшін қол жетімді энергия мөлшерін бағалауға көмектеседі. Мысалы, орташа қуаты 10 Вт болатын құрылғы номиналды қуат рейтингінде теориялық түрде шамамен 4,44 сағат жұмыс істейді. Нақты жұмыс уақыты әдетте түрлендіру шығындарына, зарядсыздандыру шектеріне, температураға, батареяның ескіруіне және қуат сұранысының өзгеруіне байланысты төменірек немесе басқаша түрде ерекшеленеді.
3S2P құрылғысы шамамен 11,1 В номиналды кернеуді және 4000 мАч сыйымдылықты қажет еткенде пайдалы. Ол бір ықшам батарея жинағында тізбекті және параллель қосылымдардың электрлік артықшылықтарын біріктіреді.
Үш қатарлы орналасуда үш ұяшық топтарының номиналды кернеулері қосылады. Кәдімгі 3,7 В номиналды литий-иондық ұяшықтарды пайдалану нәтижесінде алынған номиналды пакет кернеуі 11,1 В болады. Бұл осы кернеу диапазонында жобаланған электрондық жүйелер үшін, егер олардың толық жұмыс кернеуі талаптары қанағаттандырылған болса, қолайлы.
Әрбір топта параллель қосылған екі ұяшық бар. Сәйкес келетін ұяшықтармен параллель қосылымдар бір ұяшықпен салыстырғанда қолжетімді сыйымдылықты арттырады. Осылайша, жинақталған пакет белгіленген номиналды кернеуді сақтай отырып, 4000 мАч қамтамасыз ете алады.
Бір рет қолданылатын батареялардан айырмашылығы, қайта зарядталатын литий-ионды пакеттерді бірнеше зарядтау циклдары арқылы қайта пайдалануға болады. Олардың практикалық қызмет ету мерзімі зарядтау әдеттеріне, разряд тереңдігіне, температураға, ағымдағы сұранысқа, сақтау шарттарына, ұяшық пен батареяны басқару жүйесінің сапасына байланысты.
Батарея жинағын әртүрлі кабель ұзындығымен, қосқыштармен, қорғаныс корпустарымен және орнату тәртібімен жасауға болады. Бұл опциялар өнім дизайнерлеріне қуат көзін жабдықтарының физикалық және электрлік талаптарына бейімдеуге көмектеседі.
11,1 В 4000 мАч батарея конфигурациясы оның кернеуі, разряд тогы, өлшемдері және қоршаған орта көрсеткіштері жабдық дизайнына сәйкес болған кезде қолданбалардың кең ауқымын қолдай алады.
Қолдану жарамдылығы электрлік және механикалық бағалау арқылы анықталуы керек. Іске қосу токтары, қозғалтқыштары, радиотаратқыштары немесе қыздырғыш элементтері бар құрылғылар басқа зарядсыздану дәрежесі бар аккумуляторды немесе қосымша жылуды ескеруді қажет етуі мүмкін.
Батареяның архитектурасын салыстыратын өнім әзірлеушілері үшін Ydeng компаниясының литий батареялары шешімдері қайта зарядталатын батарея опцияларын және теңшеу талаптарын бағалау үшін бастапқы нүктені қамтамасыз етеді.
Аккумуляторды тек оның кернеуі мен сыйымдылығына қарай таңдау интеграциялық мәселелерге әкелуі мүмкін. Сатып алушылар сатып алуды растамас бұрын жабдықтың толық жұмыс профилін бағалауы керек.
Құрылғының номиналды кернеуін және рұқсат етілген кіріс ауқымын тексеріңіз. Батареяның номиналды кернеуі зарядтау немесе зарядсыздандырудың әрбір сатысындағы оның кернеуі емес. Жабдық орамның толық белгіленген кернеу диапазонына шыдау керек.
Орташа қуат тұтынуды және қажетті жұмыс уақытын есептеңіз. Алдын ала есептеу ретінде номиналды батарея қуатын құрылғының орташа қуатына бөліңіз. Түрлендіру шығындары, резервтік сыйымдылық, температура әсерлері және батареяның ескіруі үшін қолайлы мөлшерлеме қолданыңыз.
Жабдықтың қалыпты жұмыс тогы мен іске қосу тогын аккумулятор жинағының рұқсат етілген зарядсыздандыру шектерімен салыстырыңыз. Ұяшықтар, сымдар, қосқыштар, қорғаныс тақтасы және қоршау қажетті жүктемені көтере алатынын растаңыз.
Батареяның максималды рұқсат етілген өлшемдері мен салмағын растаңыз. Коннектор түрін, полярлығын, кабель ұзындығын, бекіту нүктелерін және қоршау дизайнын жаппай өндіру алдында да тексеру керек.
Белгіленген сынақ жағдайларында зарядтау және разряд циклдерінің күтілетін санын қарап шығыңыз. Қоршаған орта температурасын, зарядтау жиілігін, сақтау ұзақтығын, дірілді және күтпеген қуат үзілуінің салдарын қарастырыңыз.
Сатып алу топтары үшін келесі бақылау тізімі жеткізушілерді талқылауды жеңілдетеді:
Литий-ионды батареяның өнімділігін сақтау үшін дұрыс зарядтау және өңдеу тәжірибесі өте маңызды. Батареяны қорғау тізбегі белгілі бір электрлік қауіптерді азайтуы мүмкін болса да, ол сәйкес жүйе дизайны мен мұқият жұмыс істеу қажеттілігін жоймайды.
Батареяның нақты химиясына, сериялық конфигурациясына және зарядтау кернеуінің шегіне арналған зарядтағышты таңдаңыз. Кәдімгі үш сериялы литий-ионды пакет ұяшықтарында 4,2 В максималды заряд кернеуі болған кезде әдетте 12,6 В зарядтау шегін пайдаланады. Қолданар алдында бұл мәнді батареяның бекітілген деректер парағында растаңыз.
Өндіруші көрсеткен зарядтау және разрядтау температура диапазондарын орындаңыз. Батареяны рұқсат етілген ауқымнан тыс зарядтаудан, оны жылу көздеріне жақын орналастырудан немесе жабық ортада тікелей күн сәулесінің астында қалдырудан аулақ болыңыз.
Сәйкес батареяны басқару жүйесі немесе қорғаныс тізбегі шамадан тыс зарядтаудан қорғау, шамадан тыс разрядтан қорғау, шамадан тыс токтан қорғау және қысқа тұйықталудан қорғау сияқты функцияларды қамтамасыз етуі мүмкін. Жасуша теңгерімі мен температураны бақылау дизайнға және қолдануға сәйкес қарастырылуы керек.
Батарея өндірушілері мен жабдық дизайнерлері аккумулятормен жұмыс істейтін өнімді жөнелту немесе орналастыру алдында тиісті тасымалдауды, өнімнің қауіпсіздігін және соңғы пайдалану талаптарын бағалауы керек.
Стандартты аккумулятор жинақтары барлық жабдық дизайнына сәйкес келмеуі мүмкін. OEM теңшеу өндірушілерге аккумулятордың электрлік сипаттамалары мен физикалық құрылымын өнімнің орнату талаптарымен сәйкестендіруге мүмкіндік береді.
Ydeng өнімі туралы ақпарат қолданбаға арналған қуат шешімдерін қажет ететін тұтынушылар үшін теңшелген батарея жинағын әзірлеуді сипаттайды. Жобаға және инженерлік шолуға байланысты теңшеу талқылаулары мыналарды қамтуы мүмкін:
Бұл шаралар сатып алушы топтарға бастапқы бірлік бағасынан жоғары баға беруге көмектеседі. Тұрақты спецификациялар, сәйкес қорғаныс, бақылауға болатын сынақ нәтижелері және нақты теңшеу процесі өндіріс кезінде интеграция мәселелерін азайтады.
Жаппай тапсырыс бермес бұрын, ағымдағы деректер парағын сұраңыз және нақты үлгі үшін қандай сапа тексерулері, қауіпсіздік құжаттары және тасымалдау жазбалары бар екенін растаңыз. Сертификаттар мен сынақ есептері тек аккумулятордың химиясынан емес, нақты өніммен және жоспарланған нарықпен салыстырылуы керек.
3S2P үш ұяшық тобының тізбектей жалғанғанын білдіреді, әр топта екі ұяшық параллель қосылған. Конфигурация барлығы алты ұяшықты пайдаланады. Сериялық қосылымдар кернеуді арттырады, ал параллель қосылымдар сыйымдылықты арттырады.
Оның номиналды энергиясы шамамен 44,4 Вт сағ, 11,1 В 4Ач көбейту арқылы есептеледі. Қолданылатын нақты қуат разряд жағдайларына, жүйенің тиімділігіне, батарея күйіне және рұқсат етілген разрядты тоқтатуға байланысты.
Жоқ. Зарядтағыш батареяның химиясына, сериялық конфигурациясына, зарядтау кернеуінің шегіне және ағымдағы талаптарға сәйкес болуы керек. 4,2 В максималды зарядты ұяшықтары бар кәдімгі үш сериялы литий-ионды пакет үшін әдеттегі зарядтау шегі 12,6 В құрайды. Зарядтағышты қоспас бұрын нақты сипаттаманы тексеріңіз.
Жұмыс уақыты құрылғының орташа қуат тұтынуына байланысты. Алдын ала болжам бойынша 44,4 Вт/сағ құрылғының ватттағы қуат тұтынуына бөлінген. Мысалы, 10 Вт жүктеме шығындарды және басқа жұмыс факторларын есепке алмас бұрын 4,44 сағаттың теориялық бағасын береді.
Жоқ. Барлық қайта зарядталатын литий-ионды батареялар пайдалану және ескіру арқылы сыйымдылығын біртіндеп жоғалтады. Қызмет көрсету мерзімі температураға, зарядтау шарттарына, разряд тереңдігіне, ағымдағы сұранысқа, сақтауға және батареяның құрылысына байланысты. Жеткізушіден циклдің қызмет ету мерзімін сынау шарттарын және белгіленген қызмет ету мерзімінің аяқталу сыйымдылығы критерийін сұраңыз.
Иденг коннекторды таңдау, кабель ұзындығы, батарея конфигурациясы және корпус дизайнын қоса алғанда, аккумулятор жинақтарына арналған OEM және ODM теңшеу қызметтерін сипаттайды. Тапсырыс бермес бұрын компаниямен қолда бар опцияларды, үлгі процесін және техникалық мүмкіндігін растаңыз.
Электрлік сипаттамаларды, өлшемдерді, разряд талаптарын, қорғаныс функцияларын, зарядтау үйлесімділігін, үлгі сынау нәтижелерін, өндіріс уақытын және тиісті тасымалдау құжаттамасын растаңыз. Соңғы өндірістік спецификацияны бекітпес бұрын үлгіге қатысты техникалық құжаттарды сұраңыз.
11,1 В 4000 мАч 18650 3S2P қайта зарядталатын литий-ионды батарея жинағы 44,4 Вт сағ номиналды қуат рейтингін және үйлесімді портативті және өнеркәсіптік электрондық жабдық үшін практикалық конфигурацияны ұсынады. Оның жарамдылығы кернеуге, сыйымдылыққа, ағымдағы сұранысқа, зарядтау шарттарына, өлшемдерге және белгіленген қолданбаға қорғаныс талаптарына сәйкес келеді.
Батареямен жұмыс істейтін өнімдерді әзірлейтін кәсіпорындар үшін сенімді ресурс процесі техникалық шолуды, үлгіні тексеруді, қауіпсіздікті бағалауды және нақты өндірістік сипаттаманы қамтуы керек. Ydeng стандартты және теңшелген литий аккумулятор жинағы шешімдерін зерттеудің бастапқы нүктесін ұсынады. Егер сіз жаңа өнімді жоспарласаңыз немесе жабдыққа бейімделген батарея жинағы қажет болса, өнім мәліметтерін қарап шығыңыз жәнебізбен хабарласыңыкернеуді, сыйымдылықты, қосқышты, корпусты және тапсырыс талаптарын талқылау үшін. Yideng жобаңызға сәйкес батарея конфигурациясын бағалауға көмектеседі.
