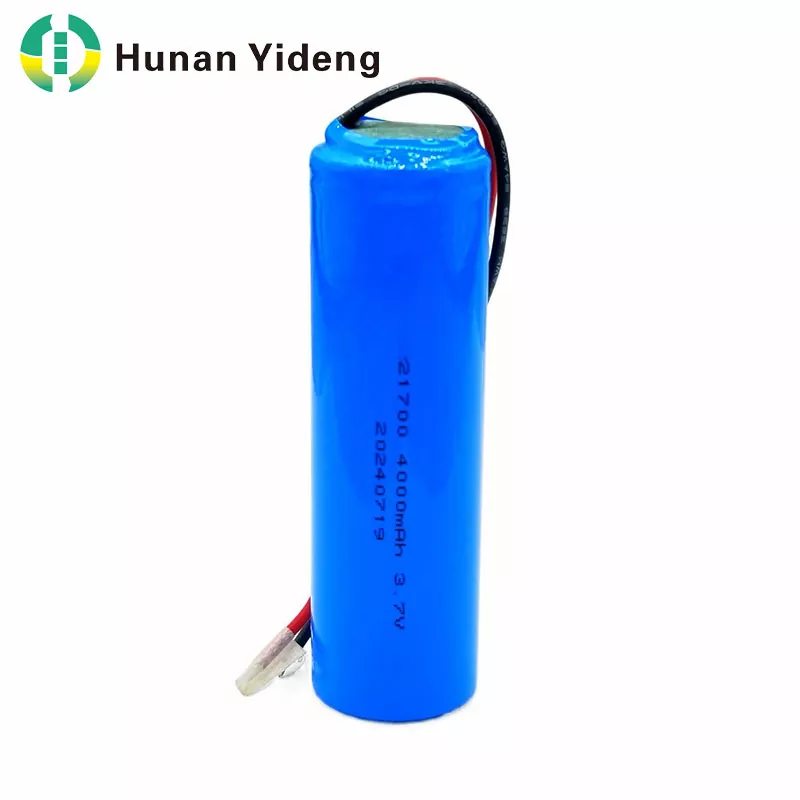

Иденгқамтамасыз етеді21700 3,7 В 4000 мАч қайта зарядталатын сұйық батарея ұзақ циклсенімді энергия сақтауды, тұрақты разряд өнімділігін және ұзартылған қызмет мерзімін іздейтін өндірушілер мен өнім әзірлеушілерге арналған. Цилиндрлік пішімі, қайта зарядталатын дизайны және 4000 мАч номиналды сыйымдылығымен бұл аккумулятор портативті қуат жабдықтары, электр құралдары, электрлік ұтқырлық құрылғылары және реттелетін батарея пакеті қолданбалары үшін практикалық нұсқа болып табылады.
Сенімді қайта зарядталатын батарея сыйымдылықты, физикалық өлшемдерді, электр өнімділігін, қызмет ету мерзімін және қолданба үйлесімділігін теңестіруі керек. 21700 3,7 В 4000 мАч қайта зарядталатын литий батареясы 3,7 В номиналды кернеуді 4000 мАч номиналды қуатымен біріктіріп, бір ұяшыққа шамамен 14,8 Вт/сағ номиналды энергия береді. Оның цилиндрлік дизайны дәйекті қуат беруді қажет ететін жабдыққа арналған ықшам, модульдік батарея жинақтарына біріктіруді қолдайды. Бұл нұсқаулық инженерлерге, сатып алу мамандарына және жабдық өндірушілеріне негізделген шешім қабылдауға көмектесу үшін оның техникалық сипаттамаларын, жұмыс принциптерін, әлеуетті қолданбаларын, циклдік қызмет мерзімін және сатып алу факторларын түсіндіреді.
21700 батареясы – қуат сыйымдылығы мен орнату кеңістігі арасындағы практикалық теңгерімді қажет ететін қолданбаларда жиі қолданылатын цилиндрлік қайта зарядталатын ұяшық пішімі. Белгілеу әдетте диаметрі шамамен 21 мм және ұзындығы 70 мм ұяшықты білдіреді, дегенмен нақты өлшемдер өндірушінің дизайнына және рұқсат етілген рұқсаттарға байланысты.
3,7 В рейтингі номиналды жұмыс кернеуін білдіреді, ал 4000 мАч белгіленген сынақ жағдайларындағы номиналды электр қуатын көрсетеді. Бұл сипаттамалар бірге қуат талаптарын бағалау және батарея конфигурацияларын жоспарлау үшін пайдалы бастапқы нүктені қамтамасыз етеді.
Иденг тізбелеген өнім қайта зарядталатын қуатты, тұрақты шығысты және икемді интеграцияны қажет ететін қолданбаларға арналған. Оны жеке ұяшықта пайдалану үшін немесе соңғы конфигурация жабдықтың электр және қауіпсіздік талаптарына сәйкес келген жағдайда үлкенірек аккумулятор жинағы үшін құрылыс материалы ретінде қарастыруға болады.
Ұяшықты толық батарея жинағынан ажырату маңызды. Оқшау ұяшық автоматты түрде қоршауды, сымдарды, батареяны басқару жүйесін (BMS), қосқыштарды немесе дайын өнімге қажет қорғаныс мүмкіндіктерін қамтымайды. Толық қуат шешімін жобалау кезінде бұл элементтерді бөлек бағалау керек.
Қайта зарядталатын батареяны таңдамас бұрын, сатып алушылар әрбір спецификацияның нені білдіретінін және оның жоспарланған қолданбаға қалай әсер ететінін түсінуі керек. Келесі кестеде өнім атауымен анықталған негізгі параметрлер және 21700 пішімінің жалпы сипаттамалары жинақталған.
| Параметр | Техникалық сипаттама | Практикалық маңыздылығы |
|---|---|---|
| Батарея пішімі | 21700 цилиндрлік ұяшық | Орнату кеңістігін және бума орналасуын анықтауға көмектеседі |
| Номиналды кернеу | 3,7 В | Электр жүйесін және тізбекті қосылуды жоспарлауды қолдайды |
| Номиналды сыйымдылық | 4000 мАч (4Ач) | Жұмыс уақытын бағалау үшін анықтама береді |
| Номиналды энергия | Шамамен 14,8 Вт сағ | Номиналды кернеуден номиналды қуатқа көбейтілген есептелген |
| Қайта зарядтау мүмкіндігі | Қайта зарядталатын | Белгіленген шектерде қайталанатын зарядтауды және разрядтауды қолдайды |
| Ұяшық конфигурациясы | Жеке ұяшық немесе инженерлік батарея жинағы | Жүйе дизайнерлеріне кернеу мен қуат талаптарын жоспарлауға мүмкіндік береді |
| Цикл өмірі | Өндірушінің номиналды мәнін растаңыз | Сынақ шарттарына, жұмыс шектеулеріне және ұяшық дизайнына байланысты |
| Зарядтау кернеуі және ток | Бекітілген өнім деректер парағын орындаңыз | Сәйкес келмейтін зарядтау жағдайларын болдырмайды |
Ескерту:Кесте өнім атауымен көрсетілген ақпаратты растауды қажет ететін спецификациялардан ажыратады. Нақты зарядтау шектері, разряд тогы, өлшемдері, жұмыс температурасы және цикл мерзімінің рейтингі сатып алу немесе өнімді біріктіру алдында Йиденгтің ағымдағы техникалық деректер парағына сәйкес тексерілуі керек.
Номиналды энергияны есептеу қарапайым:
Энергия = Номиналды кернеу × Номиналды сыйымдылық
Бұл ұяшық үшін 3,7V × 4Ah = 14,8Wh. Қолданылатын нақты энергия разрядтық токқа, өшіру кернеуіне, температураға, ұяшық күйіне және қуат жүйесінің тиімділігіне байланысты.
Циклдың қызмет ету мерзімі анықталған сынақ шарттарында оның сыйымдылығы белгіленген шекке дейін төмендегенше батареяның қанша зарядтау және разряд циклін аяқтай алатынын сипаттайды. Бұл күнтізбелік қызмет мерзімімен бірдей емес, ол уақыт өте келе батареяның қаншалықты жарамды болып қала беретінін өлшейді.
21700 қайта зарядталатын литий батареясы үшін ұзақ мерзімді өнімділік бірнеше өзара әрекеттесетін факторларға байланысты.
Дұрыс зарядтағышты пайдалану маңызды. Шамадан тыс зарядтау кернеуі, жарамсыз зарядтау тогы немесе бекітілген температура диапазонынан тыс зарядтау ұяшықтардың тозуын тездетуі мүмкін. Үйлесімді зарядтау профилі қайталап пайдалану кезінде болжамды өнімділікті сақтауға көмектеседі.
Шығару тереңдігі (DoD) разряд циклі кезінде пайдаланылатын қол жетімді сыйымдылықтың үлесін сипаттайды. Қол жетімді барлық дерлік сыйымдылықты қайта-қайта пайдалану циклдің қызмет ету мерзіміне зарядтау күйінің тар диапазонында жұмыс істеуден басқаша әсер етуі мүмкін. Байланыс ұяшық дизайнына және өндірушінің сынақ деректеріне байланысты.
Жоғары температура химиялық қартаюды тездетуі мүмкін, ал литий-иондық жасушаларды рұқсат етілген температура диапазонынан төмен зарядтау қосымша қауіптерді тудыруы мүмкін. Жабдық құрастырушылар батареяның нақты жылу ортасын, соның ішінде қозғалтқыштар, зарядтағыштар, жақын құрамдас бөліктер шығаратын жылуды және жоғары токпен жұмыс істеуді бағалауы керек.
Ауыр жүктемелер ішкі қыздыруды және кернеудің төмендеуін арттыруы мүмкін. Орташа токқа арналған аккумулятор жоғары қуатты қолданбаға автоматты түрде сәйкес келмеуі керек. Үздіксіз және импульстік разряд көрсеткіштерін бөлек тексеру керек.
Қолайсыз температурада немесе заряд деңгейінде ұзақ сақтау батарея өнімділігін төмендетуі мүмкін. Көп ұяшықты жинақтар үшін үйлесімді ұяшық сипаттамалары және тиісті қорғаныс жеке ұяшықтардың өз шектен тыс жұмыс істеуіне жол бермейді.
21700 3,7 В 4000 мАч қайта зарядталатын батарея жабдық өндірушілері мен жүйелік интеграторлар үшін бірнеше ықтимал артықшылықтарды ұсынады.
4Ah номиналды сыйымдылығы портативті жабдықтағы энергия талаптарын есептеу үшін пайдалы негіз береді. Болжалды қуат тұтынуы бар қолданбалар үшін инженерлер түрлендіру шығындарын, ең жоғары жүктемелерді және пайдалануға болатын қуат шектеулерін есепке алмас бұрын жұмыс уақытын бағалай алады.
Стандартталған цилиндрлік пішім механикалық жоспарлауды жеңілдетеді және дизайнерлерге ұяшықтарды құрылымдық батарея жинақтарына орналастыруға мүмкіндік береді. Дегенмен, нақты үйлесімділік ұяшық өлшемдеріне, терминалдарға, оқшаулауға, ұстағыштарға және қолжетімді қоршау кеңістігіне байланысты.

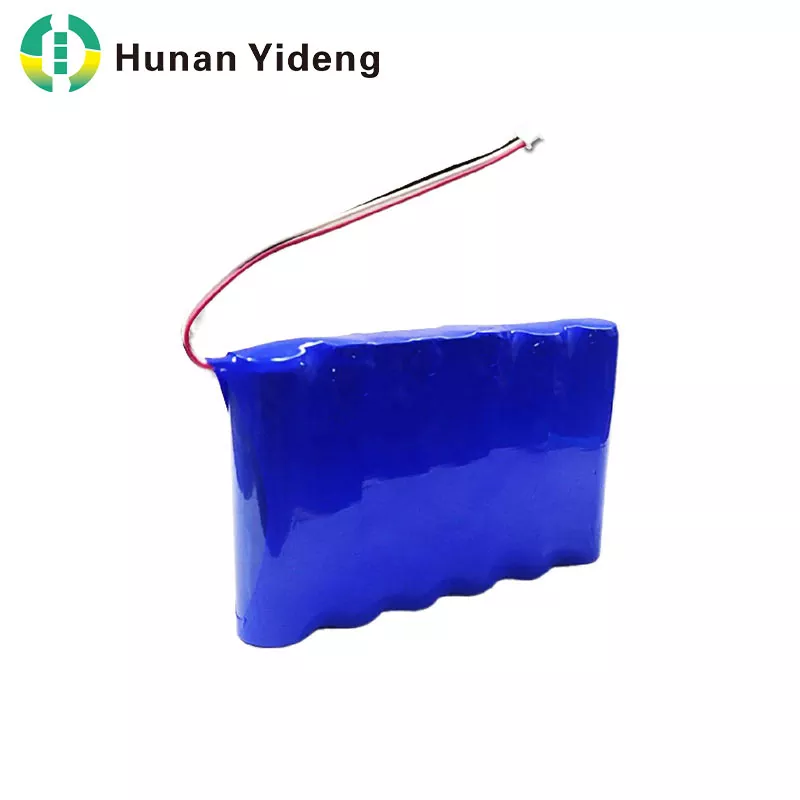

Бірнеше ұяшықтарды сериялы, параллельді немесе ұяшық спецификациялары мен жүйе дизайны қолдаған кезде екеуінің комбинациясын конфигурациялауға болады. Сериялық қосылымдар кернеуді арттырады, ал параллель қосылымдар аяқталған жинақ шегінде қол жетімді қуат пен ток мүмкіндігін арттырады.
Мысалы, үш 3,7 В, 4000 мАч ұяшықтарды пайдаланатын теориялық 3S1P конфигурациясы 11,1 В номиналды кернеу мен 4000 мАч номиналды сыйымдылықты қамтамасыз етеді. Оның номиналды энергиясы шамамен 44,4 Вт сағ. Аяқталған бума әлі де сәйкес ұяшықтарды сәйкестендіруді, қорғауды, сымдарды және зарядтауды басқару элементтерін қажет етеді.
Қайта зарядталатын ұяшықтар бір рет қолданылатын батареяларды жиі ауыстыру қажеттілігін азайтады. Экономикалық пайда сатып алу құнына, қол жеткізілетін цикл мерзіміне, зарядтау тиімділігіне, техникалық қызмет көрсету талаптарына және дайын жабдықтың жұмыс профиліне байланысты.
21700 пішін факторы және 4000 мАч сыйымдылығы бұл аккумуляторды портативті және модульдік қуат қосымшалары үшін бағалауға тұрарлық етеді. Соңғы жарамдылық жасушаның тексерілген ағымдағы рейтингіне, химиясына, қорғау талаптарына және қоршаған орта шектеулеріне байланысты.
Жоғары ток, діріл, ылғалдылық немесе кең температура ауытқуы бар қолданбалар үшін сатып алушылар тек сыйымдылық пен номиналды кернеуге сенбей, қолданбаға арналған техникалық тексеруді сұрауы керек.
Өндірушілер сонымен қатар жеке ұяшықтар мен біріктірілген батарея жүйелері арасындағы айырмашылықтарды зерттеу үшін Yideng компаниясының литий-ионды батарея ұяшығы мен пакеттік шешімдерін қарап шыға алады.
Батареяны таңдау өнімнің атауын қажетті сыйымдылыққа сәйкестендіріп қана қоймайды. Құрылымдық бағалау үйлесімділік мәселелерін азайтады, операциялық сенімділікті жақсартады және сатып алу топтарына жеткізушілерді объективті түрде салыстыруға көмектеседі.
Жабдықтың номиналды кернеуін, минималды жұмыс кернеуін, максималды токты және күтілетін жұмыс уақытын анықтаңыз. Тек идеалды зертханалық есептеулерге сүйенбей, нақты жұмыс жағдайында энергия тұтынуды есептеңіз.
Номиналды үздіксіз разряд тогы мен импульстік разряд шектерін сұраңыз. Жабдықта қозғалтқыш, қыздыру элементі немесе басқа талап ететін жүктеме болса, іске қосу тогы мен өтпелі қуат талаптарын тексеріңіз.
Ұяшықтың диаметрін, ұзындығын, терминалдың орналасуын, оқшаулау талаптарын және рұқсат етілген өлшемдік рұқсаттарды растаңыз. Бұл бөлшектер ұстағыштарды, дәнекерлеу құрылғыларын, қоршауларды және өндірістік жинақтарды жобалау кезінде маңызды.
Жабдықтаушыдан зарядтау және разрядтық токтарды, шекті кернеулерді, қоршаған орта температурасын, разряд тереңдігін және қалған қуат шегін қоса алғанда, циклдің қызмет ету мерзімі қалай өлшенетінін сұраңыз. Нәтижелерді баламалы шарттарда салыстыру маңыздырақ сатып алу шешімдерін береді.
Жаппай тапсырыс бермес бұрын, ағымдағы деректер парағын, тексеру критерийлерін, топтаманың қадағалану ақпаратын, қолданылатын көлік құжаттамасын және сәйкес қауіпсіздік сынағы есептерін сұраңыз. Басқа өнімнің сертификаттары таңдалған батареяны қамтиды деп ойламай, нақты ұяшық үлгісіне қандай құжаттар қолданылатынын растаңыз.
Пайдалы сатып алуды тексеру тізімі мыналарды қамтиды:
Қайта зарядталатын литий батареялары тиісті электрлік және механикалық қорғанысты қажет етеді. Ұяшықтың номиналды кернеуі оның толық жұмыс ауқымын анықтамайды, сондықтан дизайнерлер зарядтау, разрядтау және сақтау шектерін орнату үшін бекітілген өнімнің деректер кестесін пайдалануы керек.
Көп ұяшықты пакеттер үшін кәсіби дизайн және валидация ерекше маңызды. Ұяшықтарды сәйкестендіру, қосылым сапасы, жылуды басқару және қорғаныс жүйесінің параметрлері дайын жинақтың қауіпсіздігі мен қызмет ету мерзіміне әсер етеді.
Белгілеу әдетте диаметрі шамамен 21 мм және ұзындығы 70 мм болатын цилиндрлік батарея пішімін білдіреді. Нақты өлшемдерді таңдалған өндірушінің механикалық сызбасын пайдаланып растау керек.
Оның номиналды энергиясы шамамен 14,8 Вт сағ, 3,7 В 4Ач көбейту арқылы есептеледі. Құрылғыға жеткізілетін пайдаланылатын қуат разряд жағдайларына, түрлендіру тиімділігіне, температураға және жүйенің өшіру кернеуіне байланысты.
Жұмыс уақыты құрылғының қуат тұтынуына және нақты жұмыс жағдайында қол жетімді сыйымдылық мөлшеріне байланысты. Жеңілдетілген мысал ретінде, 4Ah тұрақты 1А жүктемеге бөлу шамамен төрт сағаттық теориялық жұмысты береді. Нақты жұмыс уақыты разряд сипаттамаларына, кернеуді түрлендіру шығындарына, температураға және өшіру параметрлеріне байланысты қысқа болуы мүмкін.
Циклдың қызмет ету мерзіміне зарядтау кернеуі мен ток, разряд тереңдігі, жұмыс температурасы, жүктеме жағдайлары, сақтау тәжірибесі және өндірушінің ұяшық дизайны әсер етеді. Сатып алушылар қызмет мерзімі бойынша міндеттемелерді қабылдамас бұрын өнімге арналған циклдің қызмет ету рейтингін және оның сынақ шарттарын алуы керек.
Иә, номиналды кернеуді жоғарылату үшін қолайлы ұяшықтарды тізбектей немесе сыйымдылықты арттыру үшін параллель орналастыруға болады. Конфигурация үйлесімді ұяшықтармен, сәйкес электр қосылымдарымен, қорғаныс схемасымен және сәйкес зарядтау жүйесімен құрастырылуы керек.
Сатып алушылар ағымдағы техникалық деректер парағын, өлшемдік сипаттамаларды, зарядтау және разряд шектеулерін, цикл сынақтарының нәтижелерін, сапаны тексеру мәліметтерін, сондай-ақ қауіпсіздік пен тасымалдау құжаттарын сұрауы керек. Тағайындалған жұмыс жағдайында үлгі сынағы кең ауқымды орналастыру алдында да ұсынылады.
21700 3,7 В 4000 мАч қайта зарядталатын литий батареясы портативті жабдыққа, электр құралдарына, электрлік ұтқырлық жүйелеріне және реттелетін батарея жинақтарына арналған номиналды кернеудің, 4Ач сыйымдылықтың және цилиндрлік конструкцияның практикалық үйлесімін ұсынады. Оның әлеуетті ұзақ мерзімді мәні номиналды сыйымдылықтан жоғарыға байланысты: зарядтау үйлесімділігі, разряд талаптары, температураны бақылау, қорғаныс дизайны және тексерілген цикл жұмысының өнімділігі ескерілуі керек. Бұл факторларды өнімнің нақты жұмыс жағдайларымен салыстыра отырып, инженерлік және сатып алу топтары сенімділікті, қызмет ету мерзімін және жүйенің жалпы өнімділігін жақсырақ қолдайтын батарея шешімін таңдай алады.
Келесі жобаңыз үшін сенімді қайта зарядталатын батарея шешімін іздеп жүрсіз бе? Ydeng қолданбаңыз үшін батарея опцияларын бағалауға және техникалық талаптарды, өнім сипаттамаларын және әлеуетті теңшеуді талқылауға көмектеседі. Қол жетімді ақпаратты қарап шығу үшін 21700 3,7V 4000mAh қайта зарядталатын батарея өнімінің бетіне кіріңіз немесеcontaбізге ctСіздің талаптарыңызды талқылау және жобаңызға баға ұсынысын сұрау.
